Полное руководство по интеллектуальной технологии лазерной сварки в автомобильной промышленности

Полное руководство по интеллектуальной технологии лазерной сварки в автомобильной промышленности

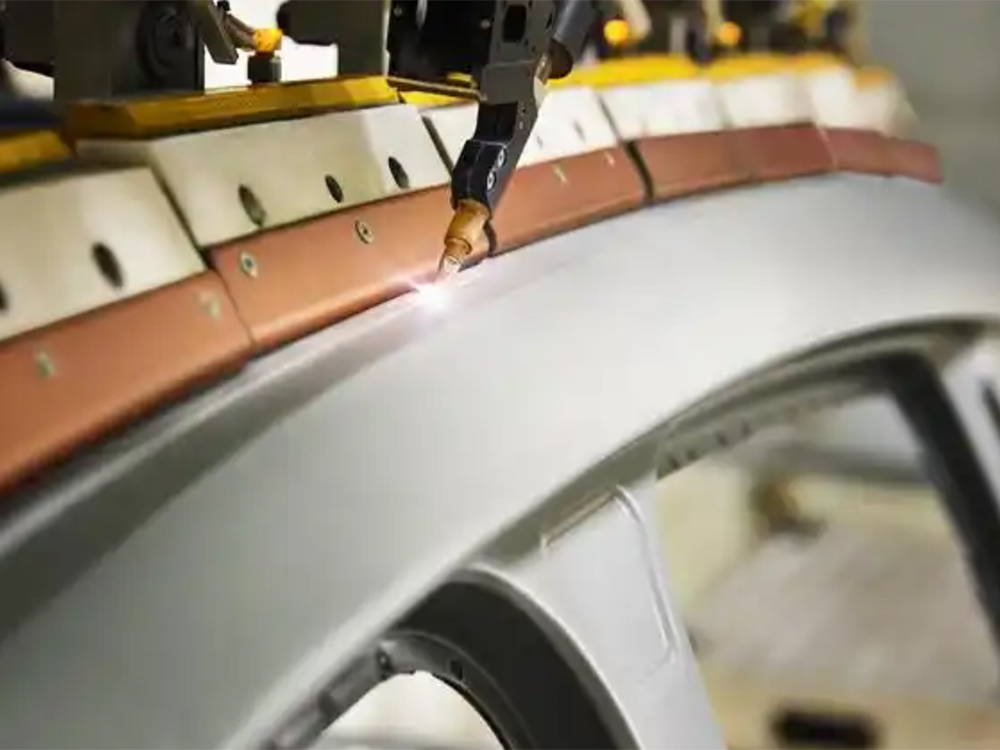

С модернизацией производства электромобилей и автомобилей премиум-класса технология лазерной сварки получила широкое распространение для основных компонентов, таких как кузова автомобилей, аккумуляторные батареи, двигатели и электронные системы управления, а также системы терморегулирования шасси. Лазерная сварочная головка, как основной оптический элемент, отвечающий за передачу оптического пути, фокусировку и формирование луча, а также защиту процесса, напрямую определяет качество сварки, стабильность производства и выход годной продукции.

В связи с широкомасштабным применением алюминиевых сплавов, высокопрочной стали, разнородных медно-алюминиевых материалов и сверхтонкого листового металла в автомобильной промышленности, были установлены более высокие стандарты качества лазерного луча, стабильности фокусировки, контроля теплового воздействия, а также подавления пористости и разбрызгивания. В данной статье, на основе полного спектра автомобильных применений, систематически рассматриваются проблемные моменты и трудности процесса, анализируются передовые основные технологии сварочных головок, прорывы в отечественном производстве и будущие тенденции развития отрасли.

I. Основные сценарии применения лазерной сварки в автомобилестроении

В настоящее время лазерная сварка в автомобилестроении применяется в следующих типичных сценариях:

Общие проблемы во всех сценариях: Автомобильные материалы, как правило, очень чувствительны к тепловому воздействию, что требует строгих стандартов для стабильности сварного шва, герметичности и прочности конструкции. Кроме того, сварка часто включает трехмерные кривые и непрерывную сварку на больших расстояниях, что требует от лазерных сварочных головок высокоточного управления лучом, высокой термической стабильности и адаптивных технологических возможностей.

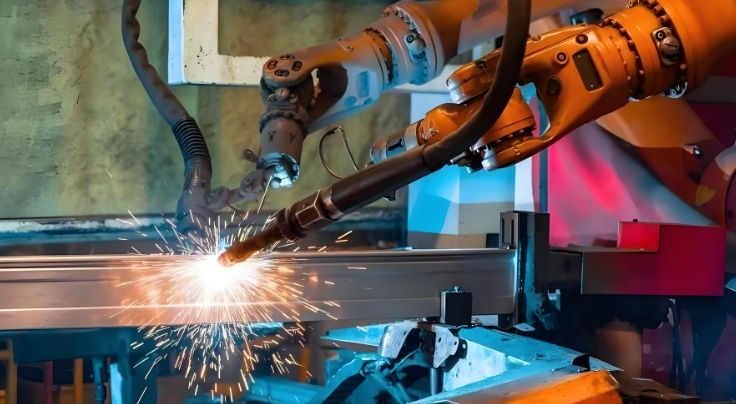

Пример из практики: Двухголовочная лазерная сварка направляющих сидений автобуса

II. Проблемы технологии сварочных головок в автомобильной промышленности

2.1 Высокая отражательная способность алюминиевых сплавов, затрудняющая контроль дефектов пористости

2.2 Алюминиевые сплавы имеют низкую начальную скорость поглощения ближнего инфракрасного излучения лазерами, приблизительно 5–10%. Нестабильность в сварочной ванне во время сварки легко приводит к образованию пористости — давней и трудноискоренимой проблеме процесса в промышленности.

Непрерывная сварка длинных сварных швов приводит к термическому дрейфу и нестабильности процесса.

При непрерывной сварке сварных швов длиной в несколько метров внутренняя линза сварочного шва поглощает часть энергии лазера, вызывая повышение температуры и эффект термической линзы — фокусное расстояние смещается с температурой, что напрямую приводит к уменьшению глубины проплавления и неравномерности сварного шва.

2.3 Разнородная медно-алюминиевая сварка: узкое место в прочности соединения

Ключевой проблемой лазерной сварки меди и алюминия является образование хрупких интерметаллических соединений; толщина, превышающая 10 мкм, значительно снижает прочность соединения.

2.4 Узкий диапазон подводимой тепловой энергии для тонких пластин, склонных к прогоранию и разрушению

Такие компоненты, как каркасы сидений и пластины жидкостного охлаждения, часто имеют толщину в диапазоне 0,6-1,5 мм, что приводит к чрезвычайно узкому диапазону подводимой тепловой энергии. Даже при меньшей мощности традиционная непрерывная лазерная сварка склонна к накоплению тепла, что приводит к разрушению расплавленной ванны или прогоранию, затрудняя гарантирование выхода годной продукции.

2.5 Сегментированная сварка кольцевых сварных швов приводит к значительному риску образования усталостных трещин

Если сегментированная сварка используется для кольцевых сварных швов, таких как на колесах и трубных соединениях, неизбежно появятся следы от сварки в точках зарождения и окончания дуги. Эти места, из-за геометрической неоднородности, становятся предпочтительными точками зарождения усталостных трещин, влияя на общий срок службы транспортного средства и его безопасность.

III. Передовые технологии сварочных головок и отечественная производственная практика

В условиях замещения основных лазерных компонентов отечественными компания Wuhan Xinghong Optoelectronics является заметным представителем этой отрасли. Основанная в 2016 году и расположенная в Уханьской оптической долине, компания специализируется на исследованиях, разработке и производстве лазерных сварочных головок. Ее продукция охватывает полный спектр категорий, включая осциллирующие сварочные головки, мощные сварочные головки, кольцевые трехмерные динамически регулируемые сварочные головки и вращающиеся сварочные головки с проволокой, полностью адаптированные к потребностям всех условий работы в автомобильной промышленности.

3.1 Технология трехмерного динамически регулируемого кольцевого сердечника

Технология XH-ABMPR компании Xinghong Optoelectronics, использующая трехмерный динамически регулируемый кольцевой сердечник, разделяет лазерное излучение на центральное и кольцевое пятна, обеспечивая независимое управление в двухпутевом режиме. Центральное пятно обеспечивает глубокое проплавление, а кольцевое пятно отвечает за предварительный нагрев и последующую стабилизацию расплавленной ванны. Для материалов с высокой отражательной способностью, таких как медь и алюминий, это значительно подавляет разбрызгивание и пористость при сварке. Эта технология позволяет независимо регулировать мощность кольцевого электрода, размер пятна, центральную осцилляцию, положение фокусной точки и комбинацию волоконных электродов с одинаковой длиной волны. Соотношение энергии кольцевого электрода можно регулировать в зависимости от толщины пластины: для тонких пластин или нахлесточных сварных швов увеличение доли кольцевого пятна снижает тепловое воздействие; для толстых пластин увеличение доли центрального пятна повышает проплавление. Она легко справляется со сваркой различных материалов и может пройти различные испытания качества сварного шва.

3.2 Интеллектуальная графическая технология осциллирующей сварки

Осциллирующая сварочная головка использует гальванометр или клиновидное зеркало для сканирования пятна в поперечном направлении вдоль сварного шва, эффективно устраняя колебания зазора при сборке. Одновременно перемешивание расплавленной ванны способствует устранению пористости. Типичные траектории колебаний включают 12 форм, таких как круглая, квадратная, треугольная, восьмерка и спиральная, причем различные траектории подходят для разных конфигураций сварного шва.

3.3 Высокая мощность нагрузки + интеллектуальная технология контроля температуры

Мощная сварочная головка Xinghong Optoelectronics поддерживает нагрузку от 12 до 60 кВт и подходит для толстостенных компонентов, таких как батарейные отсеки и подрамники. Ее вращающаяся на 360° сварочная головка с механизмом «тяни-толкай» может применяться для кольцевых сварных швов, таких как колеса и трубные соединения, обеспечивая непрерывную кольцевую сварку без стыков.

В условиях непрерывной сварки высокой мощности возможности терморегулирования сварочной головки напрямую влияют на стабильность процесса. Современные технологии позволяют снизить скорость повышения температуры за счет использования циркулирующей воды для отвода тепла, поглощенного линзой; а также за счет установки нескольких датчиков температуры и размещения термопар в ключевых местах линзы для мониторинга температуры в реальном времени и оповещения.

3.4 Технология коаксиальной подачи проволоки + вращательная сварка на 360°

Для специальных сварных швов, требующих усиления присадочной проволокой, коаксиальная сварочная головка с подачей проволоки обеспечивает точную коаксиальность между сварочной проволокой и лазерным пятном, полностью исключая угловые ограничения традиционной внеосевой подачи проволоки. Сварочная головка с бесконечным вращением проволоки на 360° специально разработана для решения проблем кольцевых сварных швов в колесах и трубных соединениях, обеспечивая непрерывную кольцевую сварку без разрывов. В сочетании с механизмом подачи проволоки она обеспечивает стабильную подачу проволоки как на низких, так и на высоких скоростях, полностью исключая сегментированные сварочные швы и риски усталости.

IV. Тенденции и перспективы отрасли

4.1 Высокая мощность, высокоточная направленность

За последнее десятилетие мощность лазеров быстро увеличилась с 1 кВт до более чем 60 кВт. Простое увеличение мощности не может решить фундаментальные проблемы, такие как пористость в алюминиевых сплавах и трещины в разнородных материалах. В отрасли формируется консенсус: возможности управления сварочным лучом и термическая стабильность сварочной головки становятся ключевыми переменными, определяющими качество сварки.

4.2 База данных процессов и интеллектуальная адаптация

Благодаря интеграции датчиков температуры, положения фокуса и коаксиального мониторинга в сварочную головку, механизм фокусировки управляется температурными сигналами для компенсации теплового дрейфа в реальном времени. В сочетании с базой данных процессов и алгоритмом управления с обратной связью достигается адаптивная настройка параметров, что снижает зависимость от опыта оператора.

4.3 Прогресс и потенциал отечественного производства в высокотехнологичных областях

Согласно отраслевым исследованиям, сварочные головки отечественного производства в значительной степени заменили зарубежную продукцию в области малой и средней мощности. Однако в областях высокой мощности (выше 6 кВт), с использованием трехмерных динамически регулируемых кольцевых сердечников и коаксиальной подачи проволоки, все еще существует значительный потенциал для повышения темпов отечественного производства. В качестве примера рассмотрим трехмерную динамически регулируемую сварочную головку с кольцевым сердечником. Технология регулировки кольцевого сердечника, ранее доминировавшая в зарубежных отраслях, недавно претерпела технологический прорыв благодаря отечественной компании Wuhan Xinghong Optoelectronics.

Применение лазерной сварки в автомобилестроении перешло от стадии «может ли она сваривать» к стадии «насколько хорошо она сваривает». Компания Xinghong Optoelectronics фокусируется на адаптивности своих сварочных головок к конкретным условиям работы. К особенностям относятся трехмерная динамически регулируемая кольцевая головка, платформенный гальванометр, осцилляция рисунка, гомогенизированное пятно, вращение проволоки на 360°, сканирование зеркала поля и сверхмощная сварочная головка — охватывающие практически все сценарии сварки, которые можно себе представить в автомобилестроении. Технологический подход компании отражает тенденцию перехода отечественных компаний, производящих компоненты с лазерным сердечником, от «функциональной реализации» к «оптимизации производительности».
